| Merknaam: | GIS Laser |
| Modelnummer: | DPX220 |
| Moq: | 1 |

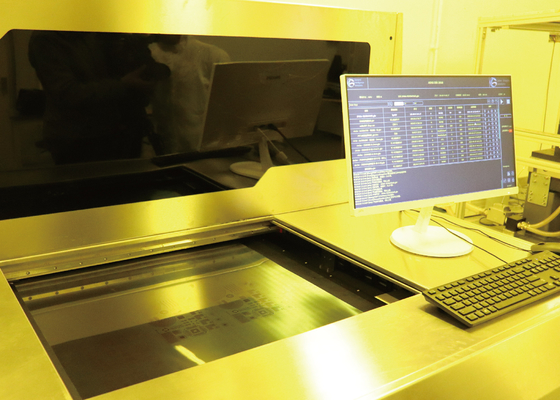

GIS Laser, een pionier in de ontwikkeling van geavanceerde LDI-oplossingen, revolutioneert de industrie met zijn DPX220, een bewijs van het oneindige potentieel van laserdigitale beeldvormingstechnologie.Deze geavanceerde apparatuur integreert naadloos gegevensbestanden, om ze om te zetten in nauwkeurige beelden en laserstralen te verzenden via DMD en lenzen om ongeëvenaarde resultaten te bereiken op dragerplaten, softboards, HDI-platen en meerlagige PCB's.

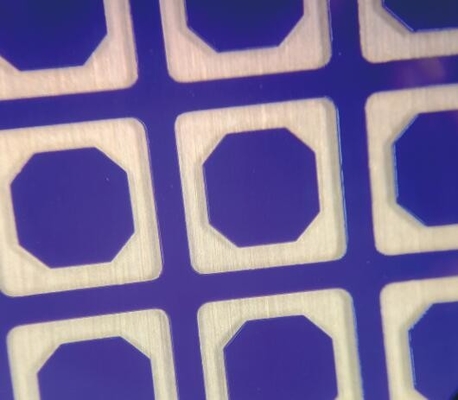

De DPX220 beschikt over een indrukwekkend belichtingsgebied van 610 mm x 710 mm, ondersteunt de volledige panelen naaibelichting en biedt plaats aan diktes variërend van 0,05 mm tot 7 mm,een breed scala aan productiebehoeftenDe nauwkeurigheid is ongeëvenaard en biedt een lijnbreedte/lijnspacing (L/S) verhouding van 20/20 μm op basis van droge film, wat zorgt voor een fijne analytische kwaliteit die nieuwe normen in de industrie stelt.
De DPX220 van GIS Laser, aangedreven door DLP laser direct imaging technologie, overstijgt de traditionele film- of maskerblootstellingsmethoden.Dit apparaat levert een ongeëvenaarde precisie., stabiliteit en productie-efficiëntie.De ontwikkeling van China's eerste 20-micron roll-to-roll DLP-lithografie-apparatuur in 2021 onderstreept het engagement van GIS Laser voor innovatie en technologische uitmuntendheid.
De uitlijningsnauwkeurigheid van de DPX220 van ±10 μm voor de buitenste lagen en ±20 μm voor de binnenste lagen, bereikt door de innovatieve UV-Mark-methode, zorgt voor consistente en betrouwbare resultaten.Het laservermogen is verstelbaar van 25W tot 50W bij 405nm, die veelzijdigheid biedt bij het optimaliseren van processen voor verschillende toepassingen.
Met geavanceerde schaalmodus, inclusief vaste verhouding, automatische verhouding, intervalverhouding en scheidsverhouding, integreert de DPX220 naadloos in elke productielijn,het vereenvoudigen van de werkvloei en het maximaliseren van de efficiëntieDe ondersteuning voor Gerber274.xdx+-bestandsformaat zorgt voor naadloze gegevensoverdracht en -verwerking, waardoor het gehele productieproces wordt gestroomlijnd.
| Productkenmerken | Parameter |
|---|---|
| Toepasselijk proces | Inwendige, buitenste, keramische ondergrond |
| Dikte van het bord | 0.05 ~ 7 mm |
| Genauigheid van de binnenuitlijning | 20 μm |
| Laservermogen | 405 Nm/25-50 W (facultatief) |
| Bestandsindeling | Gerber274x,odb++ |
| Genauigheid van de uitlijning | ± 10 μm |
| Tekstuele informatie | Ondersteuning van het bestuur bij het instellen van tekst en serienummer en andere traceerbare informatie |
| Tolerantie voor lijnbreedte | ± 10% |
| Effectief blootstellingsgebied | 610 mm*710 mm |
| Hoogwaardige droge film | 35s@24"x18" |
De LDI Direct Printing Machine van GIS Laser (Model: DPX220) is de perfecte oplossing voor uw directe beeldvorming.Het biedt een hoge precisie en nauwkeurigheid tot ±10 μm en een lijnbreedte/lijnspacing van 20/20 μmHet effectieve belichtingsgebied bedraagt 610 mm*710 mm en biedt een lijnbreedte-tolerantie van ±10%. Het ondersteunt ook het bord om tekst en serienummer en andere traceerbare informatie in te stellen indien nodig.Met de DPX230 van GIS Laser, kunt u de perfecte directe beeldoplossing krijgen die u nodig heeft.
Bovendien biedt de DPX220 van GIS Laser MES-functionaliteit, waarmee bordnummers, serienummers en andere traceerbare informatie kunnen worden ingesteld,bevordering van een cultuur van transparantie en verantwoording in de productieomgeving.
Met een portfolio van meer dan honderd octrooien wereldwijd, verspreid over China, de VS, Japan, Korea en de EU,De DPX220 van GIS Laser is een bewijs van het onverbiddelijke streven naar innovatie en technologische suprematieDeze geoptimaliseerde technologie en efficiënte industriële oplossing herdefiniëren de mogelijkheden van laserdirecte beeldvorming, die een nieuw tijdperk van precisie, productiviteit,en winstgevendheid voor de PCB-industrie.
