Productbeschrijving:

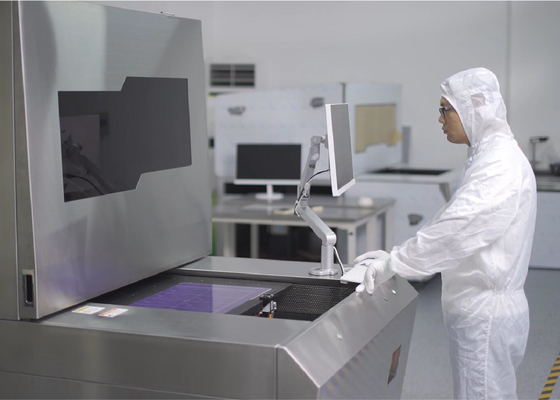

Laser Direct Imaging Machine

Geavanceerde LDI-oplossingen van GIS Laser herdefiniëren de industriestandaarden door middel van hun innovatieve DPX220 laser digitale beeldvormingstechnologie.overstijgt de traditionele blootstellingsmethoden met film of masker, waardoor nauwkeurigheid, stabiliteit en efficiëntie worden gewaarborgd die op de markt ongeëvenaard zijn.

Ontworpen voor een breed spectrum van toepassingen, waaronder PCB, HDI, FPC, en zelfs keramische substraten, de DPX220 ondersteunt binnen-, buitenlaag,en blootstelling aan keramisch substraat met een aanzienlijk blootstellingsgebied van 610 mm x 710 mmDe veelzijdigheid strekt zich uit tot de verwerking van diktes variërend van 0,05 mm tot 7 mm, die tegemoetkomen aan diverse productiebehoeften.

Kenmerken:

• Productnaam:Laser Direct Imaging Machine
• Innerlijke uitlijningsnauwkeurigheid:20 μm
• Bestandsformaat:Gerber274x, odb++
• Tekst informatie:Ondersteuning van het bestuur bij het instellen van tekst en serienummer en andere traceerbare informatie
• Genauigheid van de buitenafstelling:± 10 μm
• Effectief blootstellingsgebied:610 mm*710 mm
• Sleutelwoorden:Laserdruktoestel, LDI-directprinten, laserdirectimagingmachine

Technische parameters:

Aanpassing:

• Merknaam:GIS-laser
• Modelnummer:DPX220
• Plaats van oorsprong:Suzhou, China
• Genoeg nauwkeurigheid van de uitlijning:± 10 μm
• Technologie raster:Lijnbreedte/Lijninterval 20/20μm
• Effectieve blootstellingszone:610 mm*710 mm
• Tolerantie voor lijnbreedte:± 10%
• Tekst informatie:Ondersteuning van het bestuur bij het instellen van tekst en serienummer en andere traceerbare informatie

De LDI Direct Printing Machine van GIS Laser (Model: DPX220) is de perfecte oplossing voor uw directe beeldvorming.Het biedt een hoge precisie en nauwkeurigheid tot ± 10 μm en een lijnbreedte/lijnspacing van 20/20 μmHet effectieve belichtingsgebied bedraagt 610 mm*710 mm en biedt een lijnbreedte-tolerantie van ±10%. Het ondersteunt ook het bord om tekst en serienummer en andere traceerbare informatie in te stellen indien nodig.Met de DPX230 van GIS Laser, kunt u de perfecte directe beeldoplossing krijgen die u nodig heeft.

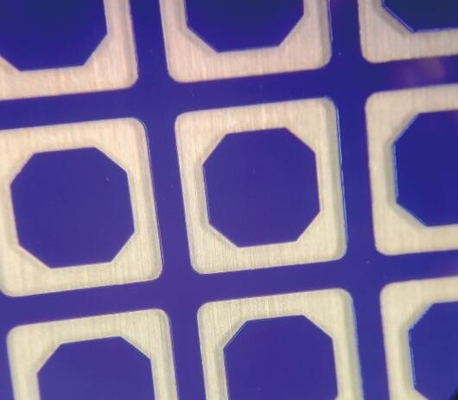

Met indrukwekkende specificaties bereikt de DPX220 een bliksemsnelle belichtingstijd van 35 seconden voor droge bestanden bij 30mj / cm2 op een schaal van 24 "x 18", waardoor een snelle omzetting wordt gewaarborgd.Met L/S-technologie die een lijnbreedte/lijnspacing van 20/20μm op basis van droge film bereikt, zorgt het voor een fijne analytische kwaliteit en precisie tot op het micrometerniveau.

Precisie is van het grootste belang, met een uitlijningsnauwkeurigheid van ±10 μm voor de buitenste lagen en ±20 μm voor de binnenste lagen, bereikt door de innovatieve UV-Mark-methode.Laservermogen is verstelbaar van 25 W tot 50 W bij 405 nm, waardoor het proces flexibel kan worden afgestemd op specifieke behoeften.

De DPX220 beschikt ook over geavanceerde schaalmodi, met vaste schaal, automatische schaal, intervalschaal en partitieaanpassing, waardoor naadloze integratie in elke productielijn wordt gewaarborgd.Het ondersteunt brede bestandsindelingen, inclusief Gerber274x en odb++, vergemakkelijkt naadloze gegevensoverdracht en -verwerking.

De DPX220 maakt een revolutie in traceerbaarheid en beheer en bevat MES-functionaliteit.en andere cruciale traceerbare informatie die naadloos in het productieproces moet worden geïntegreerd.

De toewijding van GIS Laser aan innovatie is duidelijk in de DPX220, met hun 2021-prestatie van het ontwikkelen van de eerste 20-micron roll-to-roll DLP-lithografie-apparatuur van China.Deze mijlpaal onderstreept hun wereldwijde leiderschap, met talrijke kerntechnologieën die internationale benchmarks bereiken of overtreffen.getuigt van hun innovatieve kracht en onwrikbare toewijding aan uitmuntendheid.

De DPX220 is niet alleen een laser direct imaging apparaat; het is een bewijs van GIS Laser's meedogenloze streven naar geoptimaliseerde technologie, efficiënte industriële oplossingen, en de toekomst van laser digitale imaging.

Ondersteuning en diensten:

Laser Direct Imaging Machine biedt technische ondersteuning en service aan onze klanten.Onze technici kunnen alle problemen met uw machine diagnosticeren en oplossen.Zij kunnen u ook technisch advies en begeleiding geven om u te helpen het meeste uit uw machine te halen.Wij bieden ook periodiek onderhoud en kalibratiediensten aan om ervoor te zorgen dat uw machine optimaal werktAls u ooit vragen of zorgen heeft, zijn onze technici altijd hier om te helpen.
