Merknaam: | GIS |
Modelnummer: | CTS700 |
Moq: | 1 reeks |
Prijs: | negotiable price |
Leveringstermijn: | 20 het werkdagen |

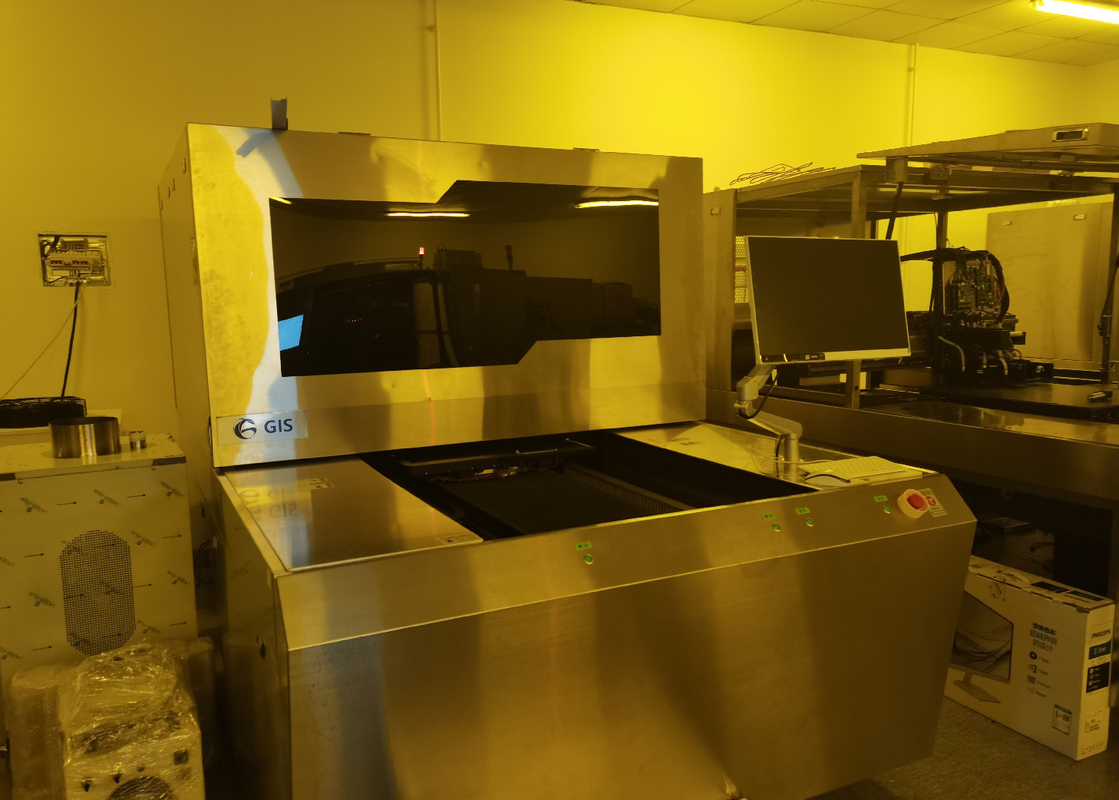

3D het Comité LDI van de Glasdekking de Blootstellingsmachine van het Laser Directe Beeld voor Voertuigglas
In de wereld van PCB die vervaardigen, is het belangrijk om zo bijgewerkt mogelijk te blijven met de industrietendensen. Dit is omdat, de kringsraad constant evolueert en complexer wordt, wegens miniaturisatietendensen in de elektronische industrie. Deze veranderingen hebben het traditionele weergaveproces voor HDI PCBs veroorzaakt om ontoereikende resultaten op te leveren.
In antwoord op nieuwe elektronikatendensen, is de verwerkende industrie van PCB met een nieuwe die weergavetechniek op de proppen gekomen als Laser Directe Weergave wordt bekend. Onder u een inleidende gids aan dit proces zal vinden.
Geavanceerde Automatiseringslijn voor 3D Dekkingsglas
Deze automatiseringslijn wordt gebruikt om BM te produceren die proces vormen op 3D glas voor smartphone;
3D ruwe glas materiële input door volledig uitgeruste automatische die laadmachine, door zich plasma schonere, automatische bespuitende machine, tunneloven, DLP-blootstellingsmachine, het ontwikkelen en wasmachine, definitieve goederenoutput door machine wordt gevolgd leeg te maken;
Tot 30um-resolutie, over 95% van opbrengst, het verdunnen BM laag die gemakkelijker voor assemblage, hogere patroonkwaliteit en lagere kosten van eigendom voor klanten;
Specificaties/model | GD-600 |
Afmeting (mm) (kan worden aangepast) | 3850mm*1350mm*1800mm |
gewicht | 3000KG |
Maximummacht | 4KW |
Maximumblootstellingsgebied (kan worden aangepast) | 1500mm*600mm*200mm |
Laserbron | 375nm±10nm, 405nm±10nm |
De macht van de laseroutput | 375-12w (±3%), 405-5W (±3%) |
De methode van de lasertransmissie | optische vezel |
Lensvergroting | 1.95 times/3.95-tijden |
Resolutie | 12700dpi |
Vlekgrootte | 40mm*7mm |
Hardwareherhaalbaarheid | ±5um |
Fotogevoelig Materiaal | Photoresist |
Het Formaat van het inputdocument | Gerber274x |
zonder voorafgaande kennisgeving voor wijzigingen vatbare *Specifications
Ongeveer de V.S.
Intelligent Inc. van GIS, hulpbedrijf die van GIS-Inc. van Technologie, zich op geavanceerde oplossing voor de vervaardiging van de Lithiumbatterij en het 3D dekkingsglas vormen concentreren. GIS-Inc. van Technologie werd gevestigd door stichters van U.S in 2015, Suzhou China, die Digitale Verlichtingsverwerking (DLP) ontwikkelen speciaal voor de verschillende industrie die oplossingsbehoeften vormen, die MEMS/Glass /PCB/Screen drukkend fabrikanten toelaten om de beste weergaveresultaten met de hoogste productie te bereiken.
Wij zijn de leider in automatiseringsoplossing voor 3D dekkingsglas in de wereld, die werd gebruikt om hoogte te veroorzaken - kwaliteit BM vormend op groot krommingsglas door DLP photolitho. Onze die DLP-systemen door Dr. Takeda, samen met van de de halfgeleiderlaser van GIS te bereiken de diodentechnologieën worden aangedreven verbeterden diepte-van-Nadruk voor 3D topografieveranderingen, evenals vormend uniformiteit.
Het kernteam van GIS-Technologie komt uit de top 500 internationale bedrijven van de Verenigde Staten. Gebaseerd op meer dan 20 jaar ervarings van halfgeleidertechnologie, automatisering en materialenteams, begrijpen wij en beheersen volledig de van de de ontwikkelingstendens en scherp-rand van de industrie technologie. Onze deskundigheid inzake het overbrengen van patronen op de materialen van het dekkingsglas op hoog krommingsniveau en onregelmatig gevormd laat klanten toe om mogelijkheden in werkelijkheid, vooral voor de slimme elektronika van 3C en automobiel dekkingsglas om te zetten.
![]() |
