Productdetails:
|
| Naam: | laser Directe Weergave (LDI) | Toepassing: | PCB HDI FPC |
|---|---|---|---|
| Maximum blootstellingsgrootte: | 610*710mm | Lijnbreedte: | 30μ |
| De Afstand van de lijnlijn: | 10% | De tolerantie van de lijnbreedte: | 10% |
| Groeperingsvermogen: | 24μm | Lasertype: | LD-Laser, 405±5nm |
| Efficiënt: | 30-40S@18 " *24“ | Afwijkingsverhoging en daling: | Vaste verhoging en contracton, automatische verhoging en samentrekking, intervalverhoging en samentr |
| Bestandsindeling: | Gerber 274X, ODB++ | ||
| Hoog licht: | LD-Laserldi Materiaal,Het Materiaal van ISO 9001 400nm LDI,ISO 9001 410nm-uv de blootstellingsmachine van PCB |
||
van de laser directe weergave (LDI) het systeemoplossingen voor diverse PCB
De interconnectieingewikkeldheid van HDI-PCB groeit nog vandaag. De bestaande technologieën kunnen aanvaardbare oplossing voor fijne lijnen aanbieden niet. Maar technologie van de laser wordt de directe weergave beschouwd als antwoord voor deze uitdaging.
In gedrukte kringsraad die (PCB) vervaardigen, is het weergaveproces wat de patronen van de koperkring bepaalt. Terwijl het conventionele weergaveproces een foto-hulpmiddel en een UVlicht goedkeurt om kringsbeelden over te brengen, gebruikt LDI slechts computergestuurd, hoogst geconcentreerd, laserstraal om de kringspatronen op de het koperlagen van PCB CCL met behandeld laserphotoresist direct te bepalen.
Hoe leidt de laser het weergave (LDI) werk?

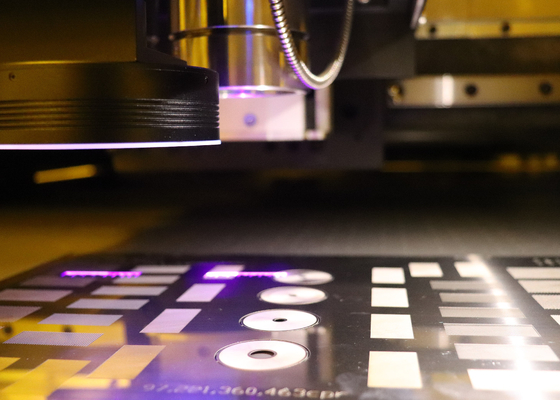

Vergt de laser directe weergave een PCB met de fotogevoelige oppervlakte die onder een computergestuurde laser wordt geplaatst. En dan leidt de computer tot het beeld op de raad met het licht van laser. Een computer tast de raadsoppervlakte in een roosterbeeld af, die het roosterbeeld aanpassen aan voorgeladen CAD of CAM het ontwerpdossier dat de specificaties voor het noodzakelijke beeld voorgenomen voor de raad omvat wordt, de laser gebruikt voor direct het creëren van het beeld op de raad.
| Specificatie/model | DPX230 |
| Toepassing | PCB, HDI, FPC (binnenlaag, buitenlaag, anti-last) |
| Resolutie (massaproduktie) | 30um |
| Capaciteit | 30-40S@18 " *24“ |
| Blootstellingsgrootte | 610*710mm |
| Comité dikte | 0.05mm3.5mm |
| Groeperingswijze | Uv-teken |
| Groeperingsvermogen | Buitenlayer±12um; Binnenlaye±24um |
| De tolerantie van de lijnbreedte | ±10% |
| Van de afwijkingsverhoging en daling wijze | Vaste verhoging en samentrekking, automatische verhoging en samentrekking, intervalverhoging en samentrekking, verdelingsgroepering |
| Lasertype | LD-Laser, 405±5nm |
| Bestandsindeling | Gerber 274X; ODB++ |
| Macht | 380V wisselstroom in drie stadia, 6.4kW, 50HZ, de waaier van de voltageschommeling + 7% ~-10% |
| Voorwaarde | Gele lichte ruimte; Temperatuur 22°C ± 1°C; Vochtigheid 50% ± 5%; Netheidsniveau 10000 en hierboven; Trillingsvereisten om hevige trilling dichtbij het materiaal te vermijden |
Ongeveer ons
Wij zijn een innovatieve leverancier van diverse het systeemoplossingen PCB-van de laser directe weergave (LDI). Onze portefeuille van het systeemproduct strekt zich van LDI-systeemconfiguraties voor hoog-mengeling en nieuwe PCB-gebiedtoepassingen uit aan volledig geautomatiseerde LDI-systeemoplossingen voor massaproduktiemilieu's.
