Productdetails:
|
| Naam: | laser Directe Weergave (LDI) | Toepassing: | PCB HDI FPC |
|---|---|---|---|
| Maximum blootstellingsgrootte: | 610*710mm | Lijnbreedte: | 30μ |
| De Afstand van de lijnlijn: | 10% | De tolerantie van de lijnbreedte: | 10% |
| Groeperingsvermogen: | 24μm | Lasertype: | LD-Laser, 405±5nm |
| Efficiënt: | 30-40S@18 " *24“ | Afwijkingsverhoging en daling: | Vaste verhoging en contracton, automatische verhoging en samentrekking, intervalverhoging en samentr |
| Bestandsindeling: | Gerber 274X, ODB++ | ||
| Hoog licht: | 380V materiaal van de laser het directe weergave,380V PCB-materiaal van de laser het directe weergave,710mm directe weergavepcb |
||

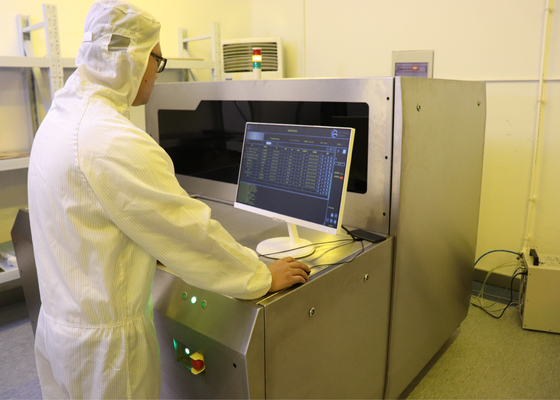

van de laser directe weergave (LDI) het systeemoplossingen voor diverse PCB
Functie:
Veelvoudige opties voor uitbreiding
en samentrekkingsfunctie
1. automatische uitbreiding en samentrekkingsfunctie
2. vaste uitbreidingsfunctie:
Blootstelling op de vaste verstrekte die uitbreidingswaarden wordt gebaseerd
3. metingsfunctie:
De daadwerkelijke meting van de plaat selecteert de daadwerkelijke waarde van de plaatuitbreiding voor blootstelling
Taakomschrijving: kan het aantal platen plaatsen die, na het meten van de te nemen plaat moeten worden gemeten
De gemiddelde waarde wordt blootgesteld.
Super-lang optisch brandpuntsdiepte en licht
bronmacht controlefunctie:
Ultra-lange brandpuntsdiepte ±300μm;
Toezicht in real time en dynamische aanpassing op laserenergie tijdens het werk
Het zijn oorsprong vinden
Serienummer| Lopend aantal | uitbreiding en samentrekkingswaarde | Datum | Tijd | Streepjescode | QR-code |
LDI-Proces: totale 5 minuten (CAM Gegevensoutput & Klaar Druk).
· Niet meer maskerzorgen
· Hoge opbrengst en productie
· Flexibele onregelmatige substrat
Hoe leidt de laser het weergave (LDI) werk?
Vergt de laser directe weergave een PCB met de fotogevoelige oppervlakte die onder een computergestuurde laser wordt geplaatst. En dan leidt de computer tot het beeld op de raad met het licht van laser. Een computer tast de raadsoppervlakte in een roosterbeeld af, dat het roosterbeeld aanpast aan voorgeladen CAD of CAM het ontwerpdossier dat de specificaties voor het noodzakelijke beeld voorgenomen voor de raad omvat wordt, de laser gebruikt voor direct het creëren van het beeld op de raad.
| Specificatie/model | DPX230 |
| Toepassing | PCB, HDI, FPC (binnenlaag, buitenlaag, anti-last) |
| Resolutie (massaproduktie) | 30um |
| Capaciteit | 30-40S@18 " *24“ |
| Blootstellingsgrootte | 610*710mm |
| Comité dikte | 0.05mm3.5mm |
| Groeperingswijze | Uv-teken |
| Groeperingsvermogen | Buitenlayer±12um; Binnenlaye±24um |
| De tolerantie van de lijnbreedte | ±10% |
| Van de afwijkingsverhoging en daling wijze | Vaste verhoging en samentrekking, automatische verhoging en samentrekking, intervalverhoging en samentrekking, verdelingsgroepering |
| Lasertype | LD-Laser, 405±5nm |
| Bestandsindeling | Gerber 274X; ODB++ |
| Macht | 380V wisselstroom in drie stadia, 6.4kW, 50HZ, de waaier van de voltageschommeling + 7% ~-10% |
| Voorwaarde | Gele lichte ruimte; Temperatuur 22°C ± 1°C; Vochtigheid 50% ± 5%; Netheidsniveau 10000 en hierboven; Trillingsvereisten om hevige trilling dichtbij het materiaal te vermijden |
Ongeveer ons
Wij zijn een innovatieve leverancier van diverse het systeemoplossingen PCB-van de laser directe weergave (LDI). Onze portefeuille van het systeemproduct strekt zich van LDI-systeemconfiguraties voor hoog-mengeling en nieuwe PCB-gebiedtoepassingen uit aan volledig geautomatiseerde LDI-systeemoplossingen voor massaproduktiemilieu's.
