| Merknaam: | GIS |
| Modelnummer: | DPX420TFA |
| Moq: | 1 REEKS |
| Prijs: | negotiable price |
| Leveringstermijn: | 20 het werkdagen |
oplossingen voor laserdirecte beeldvorming (LDI) HDI-PCB-systemen
Compatibel met bestaande processen en productiemethoden.De invoering van een nieuwe beeldvormende methode moet de wijziging van bestaande methoden tot een minimum beperken.Dit omvat de functie van traceerbaarheid om de verandering van de gebruikte droge film tot een minimum te beperken, de mogelijkheid om elke laag soldeerbestendige film bloot te stellen en de batchproductievereisten.

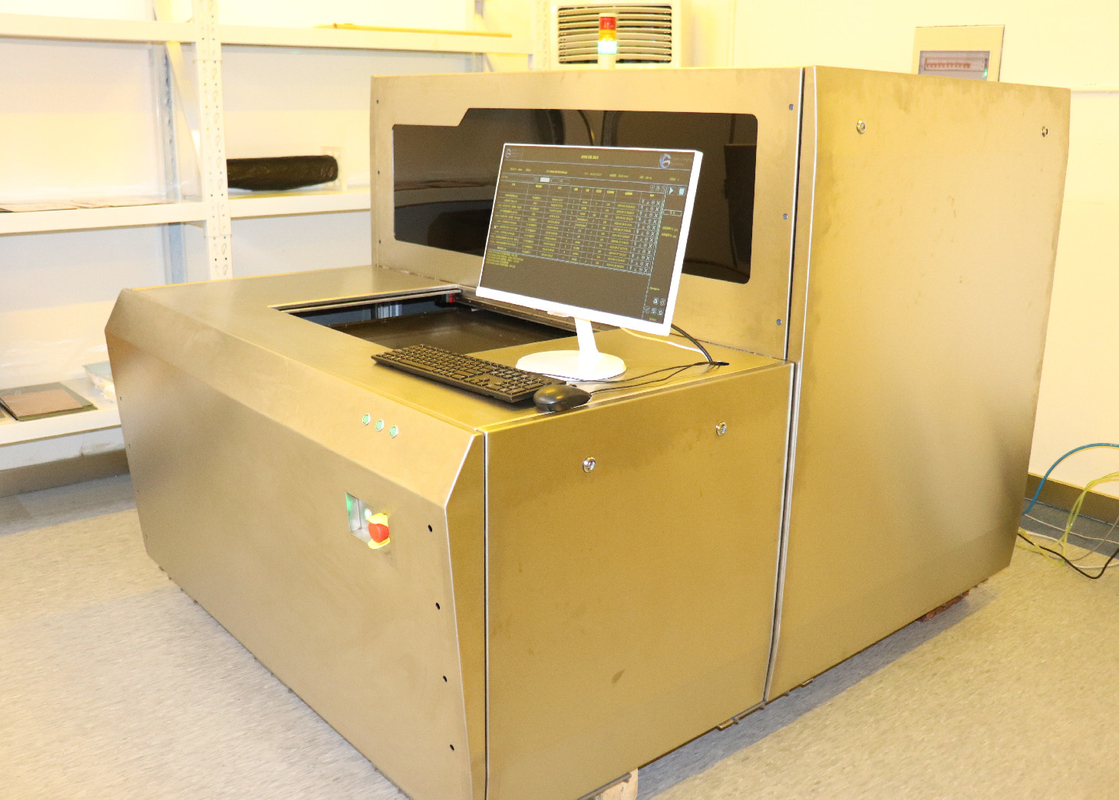

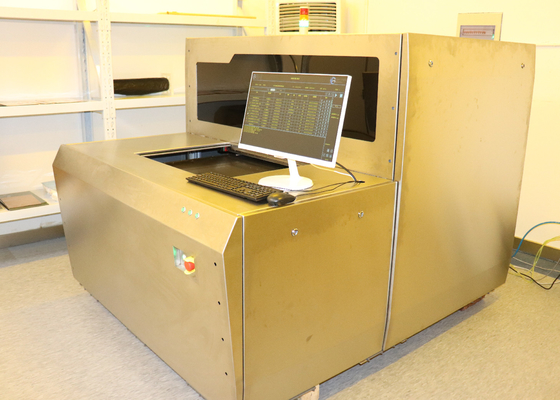

Direct PCB-laserbeeldvorming (LDI)

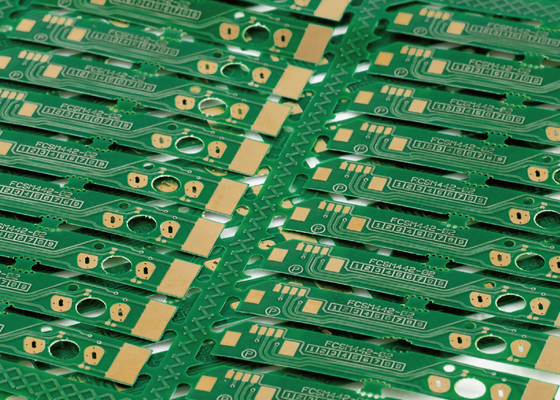

Bij de fabricage van een printplaat worden de circuitsporen bepaald door het beeldvormingsproces.Laser direct imaging (LDI) laat de sporen rechtstreeks zien met een zeer gefocuste laserstraal die in NC-gecontroleerde, in plaats van overstroomd licht dat door een fototool gaat, zal een laserstraal digitaal het beeld creëren.
Hoe werkt laserdirecte beeldvorming (LDI)?

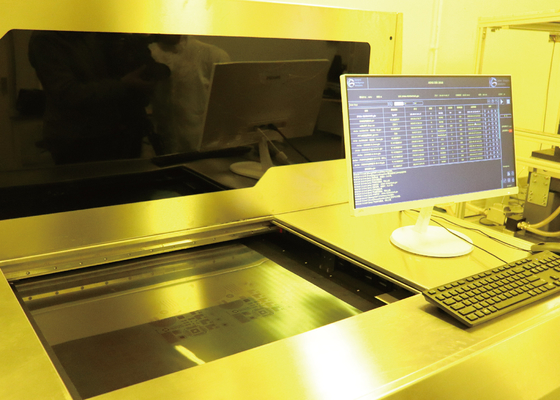

Laserdirecte beeldvorming vereist een PCB met het lichtgevoelige oppervlak dat onder een computergestuurde laser wordt geplaatst.En dan maakt de computer het beeld op het bord met het licht van de laserEen computer scant het bordoppervlak in een rasterbeeld.het matchen van het rasterbeeld met een vooraf geladen CAD- of CAM-ontwerpbestand dat de specificaties voor het voor het bord benodigde beeld bevat, wordt de laser gebruikt om het beeld rechtstreeks op het bord te maken.
| Specificatie/model | DPX420TFA |
| Toepassing | PCB,HDI,FPC (binnenste laag,buitenste laag, anti-sweis) |
| Resolutie (massaproductie) | 30um |
| Capaciteit | 30-40S@18"*24" |
| Grootte van de blootstelling | 610*710 mm |
| Dikte van het paneel | 0.05mm-3.5mm |
| Aligneringsmodus | UV-merk |
| Aligneringsmogelijkheid | Buitenste laag ± 12 mm; binnenste laag ± 24 mm |
| Tolerantie voor lijnbreedte | ± 10% |
| Verhoging en verlaging van de afwijking | Vaste toename en samentrekking, automatische toename en samentrekking, intervalverhoging en -samentrekking, uitlijning van de scheidslijnen |
| Lasertype | LD-laser, 405 ± 5 nm |
| Bestandsindeling | Gerber 274X;ODB++ |
| Kracht | 380V driefasige wisselstroom, 6,4 kW, 50 Hz, spanningsschommelingsbereik + 7% ~ 10% |
| Voorwaarde | Gele lichtruimte; temperatuur 22 °C ± 1 °C; luchtvochtigheid 50% ± 5%; reinheidsniveau 10000 en hoger; Vibratievereisten om hevige trillingen in de buurt van de apparatuur te voorkomen |
Over ons
Wij zijn een innovatieve leverancier van diverse PCB laser direct imaging (LDI) systeemoplossingen.Ons systeemproductportefeuille varieert van LDI-systeemconfiguraties voor high-mix- en opkomende PCB-nistoepassingen tot volledig geautomatiseerde LDI-systeemoplossingen voor massaproductieomgevingen.
