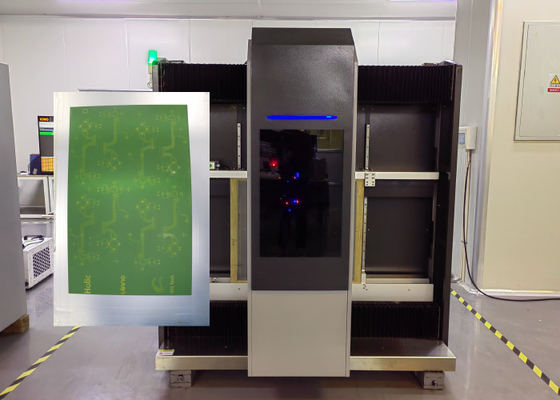

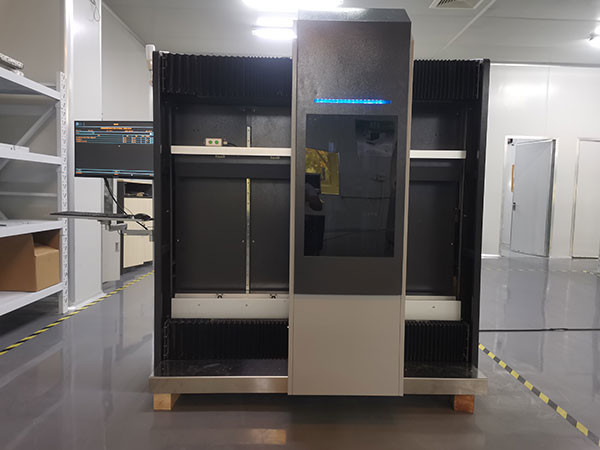

Verticale CTS Computer naar scherm belichtend apparaat Resolutie 12700dpi 2200*3200mm Verticale CTS Computer naar scherm belichtend apparaat Resolutie 12700dpi 1200*1300mm

CTS2232V

In de specificatietabel van model CTS2232V worden de gedetailleerde parameters en kenmerken van de apparatuur vermeld.Etiketten, Decoratie, Verpakking, PCB en andere aanverwante toepassingen.

De maximale schermgrootte is 220x320mm (8,66x12,54 inch), terwijl de minimale schermgrootte 50x50mm (1,97x1,97 inch) is.De dikte van het schermraam varieert van 25 tot 50 mm, en een op maat gemaakte service is beschikbaar voor aangepaste diktes.

Het beeldsysteem maakt gebruik van DMD DLP-technologie. De emulsiegrootte (EOM) voor oplosmiddelresistente emulsie is 3 μm tot 15 μm en voor waterresistente emulsie is 3 μm tot 300 μm (noot:de tekstinformatie vermeldt 500 μm, maar de tabel specificeert 300 μm, dus we geven hier prioriteit aan de tabelwaarde).

De belichtingstijd is tussen de 120 en 240 microseconden per rasterlijn, met behulp van een # 350 geel mesh.waarbij de vectoroptie selecteerbaar is.

De rastercapaciteit gaat tot 133 lijnen per inch (LPI). Het Focus-systeem is dynamisch scherpstellen. De ondersteunde bestandsformaten zijn onder andere 1-bits Tiff, Gerber en PDF-vectorbestanden.

Het lasertype is een UV-laser met een golflengte van 405±5nm. De laservermogen is 20W, 25W en 30W. De apparatuur heeft afmetingen van 458x1570 mm (18.03x61.81 inch).Maar let op dat de hoogte dimensie in de tekst informatie (3500mm of 137.80 inch) lijkt inconsistent met de tabel en kan een typfout zijn; we geven hier prioriteit aan de tabelwaarde voor de breedte en diepte.

De apparatuur heeft een nettogewicht van 450 kg. De bedrijfsomstandigheden zijn onder meer een gele lichtruimte met schoonheid, een temperatuur van 22 ± 2 °C en een relatieve luchtvochtigheid van 40% tot 70% (geen condensatie).De energievereisten zijn enkelfasig 110V/220VDe verwarming van de compressor is mogelijk door een verwarming van de compressor met een snelheid van 50/60 Hz, met een vermogen van 4 kW.

Houd er rekening mee dat er in sommige gevallen verschillen waren tussen de tabel en de aangeleverde tekstinformatie; in dergelijke gevallen werden de tabelwaarden voorrang gegeven aan de nauwkeurigheid.

*Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd

Voordelen van de CTS

Hoge precisie:

Resoluties 1270dpi of 2540dpi, met raster 133lpi/dpi (halftonenprinten)

Hoge efficiëntie:

3 minuten om de belichting af te maken op schermgrootte 1000mm*1000mm. De efficiëntie van het maken van stensels is sterk verbeterd doordat veel tijd wordt bespaard door de nauwkeurige belichtingsuitlijning en de vermindering van de lobor.

Lage kosten:

De prijs van lithofilm wordt steeds duurder en het aantal leveranciers op de markt neemt snel af.1 procedure van CTS digitale scherm maken om 5 procedures van van het conventionele proces te vervangen

Hoge kwaliteit van de apparatuur:

De combinatie van GIS industriële 405-nanometer gekoppelde laser en onze optische module is het enige product op de markt dat 50% laser gebruik kan bereiken,die de gebruikskosten van de klanten aanzienlijk kunnen besparenBovendien kan de laserlichtbron van CTS, in tegenstelling tot dure metalen halogeenlampen die om de twee jaar moeten worden vervangen, 10.000 uur worden gebruikt.Het CTS computer-to-screen beeld- en belichtingssysteem bevat een computer, een monitor, en de eigen software van HQ RIP.

Over ons

GIS Tech Inc. heeft in Fengxian County, Xuzhou, een productie- en O&O-basis opgericht, met een oppervlakte van 20.000 vierkante meter, waaronder 1000 vierkante meter schoon werkplaatsen.Het heeft R & D en after-sales centra in SuzhouHet bedrijf heeft een oppervlakte van 2000 vierkante meter en een kernteam van 30 personeelsleden voor onderzoek en ontwikkeling.software- en sportsystemenHet technische team wordt sterk ondersteund door een team van experts uit Japan en Duitsland, met een technisch team dat hoogwaardige talenten omvat, zoals optica, mechanica, elektronica, software, enz.evenals volledige productiefaciliteiten en aanverwante apparatuur.
