| Merknaam: | GIS |
| Modelnummer: | CTS100 |
| Moq: | 1 set |
| Prijs: | negotiable price |
| Leveringstermijn: | 20 werkdagen |
Computer naar scherm (CTS) /Pre-press Geen filmbelichtingsscherm Laser Directe plaat die machinetextiel maakt

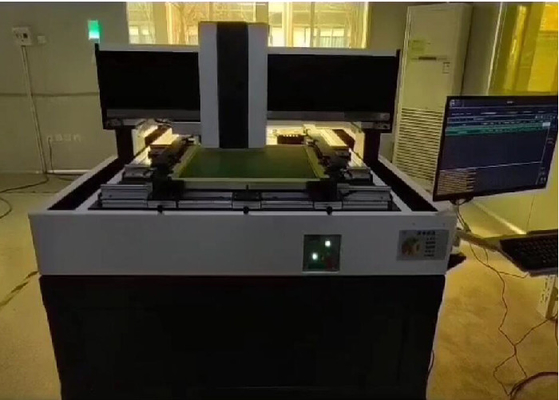

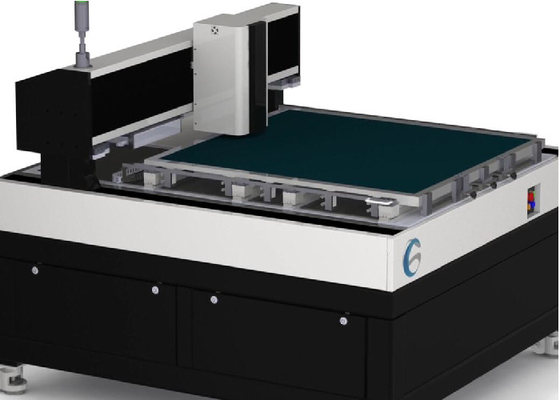

De CTS laser direct imaging-machine maakt gebruik van TI DMD digitale beeldvormingstechnologie om een helder en scherp beeld te vormen
direct puntbeeld op de zeefdrukplaat door middel van laserprojectie.Op deze manier wordt het digitale patroon in de
computer kan op het scherm worden afgebeeld.Dit systeem is het beeldbelichtingsproces geworden vóór zeefdruk.

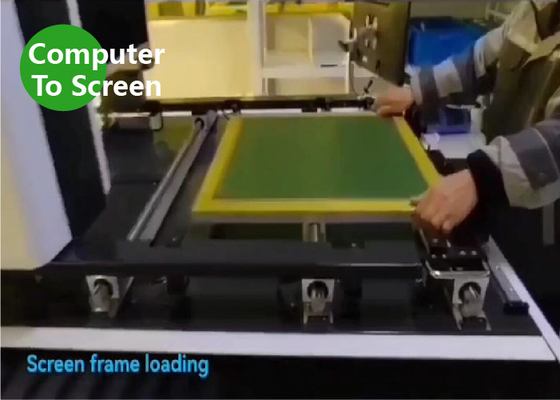

De maximale grootte van het schermframe kan oplopen tot 900x1000.
|
Specificatie / model |
CTS100 |
| Maximale schermgrootte (mm) | 900x1000 |
| Minimale schermgrootte (mm) | 400x400 |
|
Maximale belichtingsgrootte (mm) |
800x900 |
| Dikte schermframe (service op maat is mogelijk) |
25-45mm |
| Beeldvormend systeem | DMD DLP-technologie |
| Emulsiedikte (EOM) | Oplosmiddelbestendige emulsie 3μm-150μm, waterbestendige emulsie 3μm- 220μm |
| Blootstellingstijd | 120-240s/㎡, #350 geel gaas |
| Oplossing | 1270 |
| Raster | 133LPI |
| Focus systeem | Vaste scherpstelling |
| Bestandsformaat | 1_bit tiff enz. |
| Lasertype | UV-laser, golflengte 405 ± 5 nm |
| Laserkracht | 20W |
| Materiaalgrootte (mm) | 1550x1330x1460 |
| Netto gewicht apparatuur | 1100KG |
| Conditie | Gele lichte kamer met netheidsklasse 10000, temperatuur 22 ± 2 ° C, 40-70% relatieve vochtigheid (geen condensatie) |
| Stroom | Enkele fase 220v, 50/60HZ, 4KW, Perslucht: 0.6mpa |
Hoge precisie:
Resolutie 1270 dpi of 2540 dpi, met raster 133 lpi/dpi (afdrukken met halftonen)
Hoge efficiëntie:
3 minuten om de belichting op schermformaat 1000 mm * 1000 mm te voltooien.De efficiëntie van het maken van stencils is aanzienlijk verbeterd doordat er veel tijd wordt bespaard door de nauwkeurige belichtingsuitlijning en arbeidsreductie.
Goedkoop:
Eliminatie van filmpositieven.Lithofilm wordt steeds duurder en het aantal leveranciers op de markt neemt snel af.1 procedure voor het maken van digitale CTS-schermen ter vervanging van 5 procedures van het conventionele proces
