| Merknaam: | GIS |
| Modelnummer: | CTS100 |
| Moq: | 1 stel |
| Prijs: | negotiable price |
| Leveringstermijn: | 20 werkdagen |
Computer naar scherm (CTS) /Pre-press Geen filmbelichtingsscherm Laser Directe plaatvervaardigingsmachine

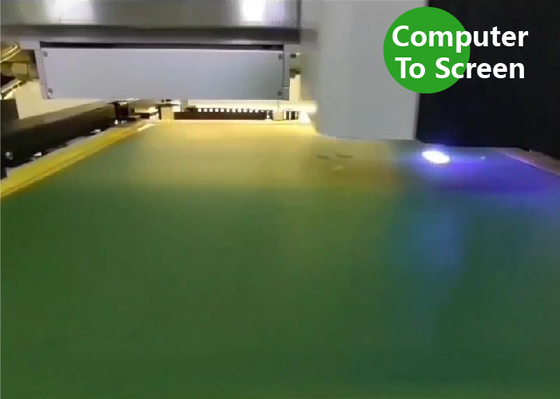

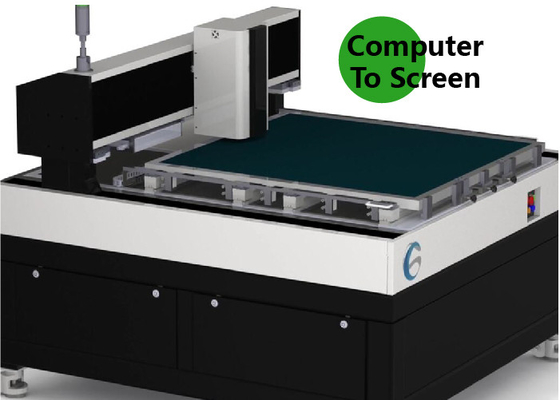

CTS100-apparatuur is het nieuwste product van de CTS-serie (computer naar scherm), ontwikkeld door ons bedrijf.Het is een laser direct imaging-apparaat op basis van een digitaal micro mirror array (DMD) apparaat;Tijdens het patroonvormingsproces zal deze machine grafieken omzetten in machinegegevens en door de computer naar het digitale microspiegelapparaat (DMD) verzenden, waarna de grafiek direct op het lichtgevoelige materiaal wordt geprojecteerd om de belichting te voltooien.
De maximale grootte van het schermframe kan oplopen tot 900x1000.
|
Specificatie / model |
CTS100 |
| Maximale schermgrootte (mm) | 900x1000 |
| Minimale schermgrootte (mm) | 400x400 |
|
Maximale belichtingsgrootte (mm) |
800x900 |
| Dikte schermframe (service op maat is mogelijk) |
25-45mm |
| Beeldvormend systeem | DMD DLP-technologie |
| Emulsiedikte (EOM) | Oplosmiddelbestendige emulsie 3μm-150μm, waterbestendige emulsie 3μm- 220μm |
| Blootstellingstijd | 120-240s/ ㎡, #350 geel gaas |
| Oplossing | 1270 |
| Raster | 133LPI |
| Focus systeem | Vaste scherpstelling |
| Bestandsformaat | 1_bit tiff enz. |
| Lasertype | UV-laser, golflengte 405 ± 5 nm |
| Laserkracht | 20W |
| Materiaalgrootte (mm) | 1550x1330x1460 |
| Netto gewicht apparatuur | 1100KG |
| Conditie | Gele lichte kamer met netheidsklasse 10000, temperatuur 22 ± 2 ° C, 40-70% relatieve vochtigheid (geen condensatie) |
| Stroom | Enkele fase 220v, 50/60HZ, 4KW, Perslucht: 0.6mpa |
Hoge precisie:
Resolutie 1270 dpi of 2540 dpi, met raster 133 lpi/dpi (afdrukken met halftonen)
Hoge efficiëntie:
3 minuten om de belichting op schermformaat 1000 mm * 1000 mm te voltooien.De efficiëntie van het maken van stencils is aanzienlijk verbeterd doordat er veel tijd wordt bespaard door de nauwkeurige belichtingsuitlijning en arbeidsreductie.
Goedkoop:
Eliminatie van filmpositieven.Lithofilm wordt steeds duurder en het aantal leveranciers op de markt neemt snel af.1 procedure voor het maken van digitale CTS-schermen ter vervanging van 5 procedures van het conventionele proces
