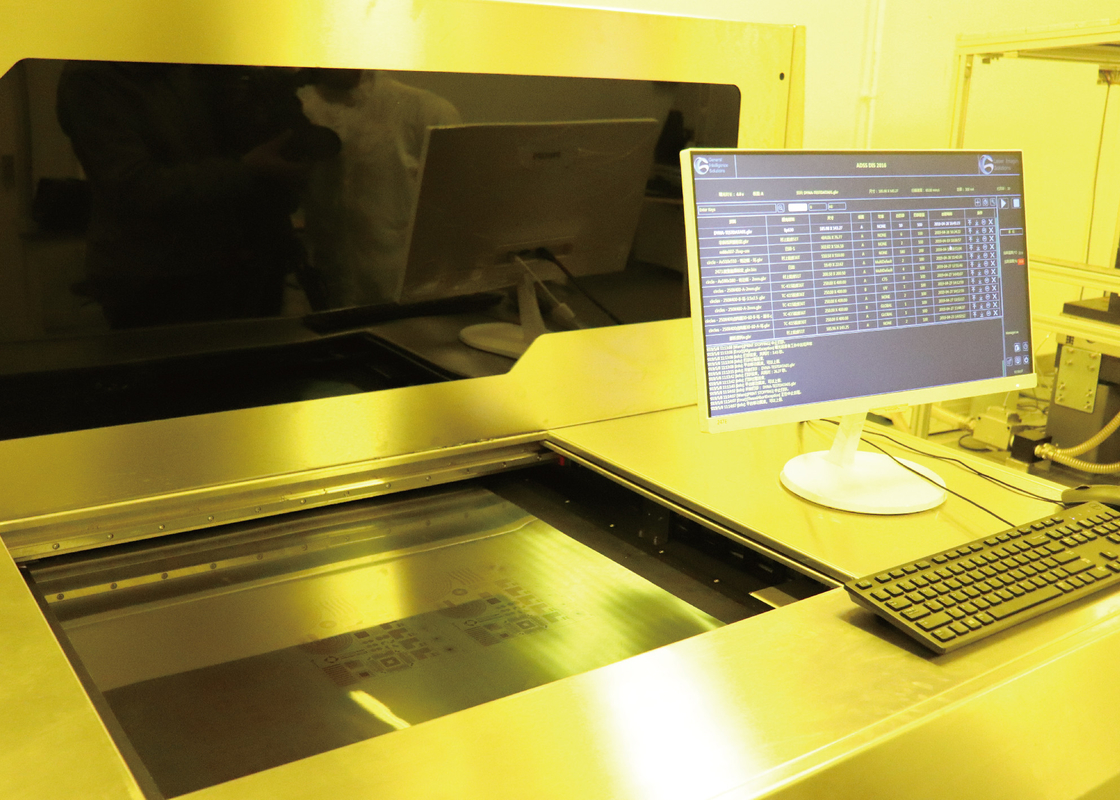

Broodje van het systeemoplossingen LDI van de laser het directe weergave (LDI) om PCB te rollen

PCB-laser directe weergave (LDI)
Wanneer het vervaardigen van een kringsraad, worden de kringssporen bepaald door wat het weergaveproces is. De laser de directe weergave (LDI) stelt direct de sporen met een hoogst geconcentreerde laserstraal bloot die in NC controleerde, in plaats van overstroomd licht die door een fotohulpmiddel overgaan zal, een laserstraal digitaal tot het beeld leiden.

Hoe leidt de laser het weergave (LDI) werk?
Vergt de laser directe weergave een PCB met de fotogevoelige oppervlakte die onder een computergestuurde laser wordt geplaatst. En dan leidt de computer tot het beeld op de raad met het licht van laser. Een computer tast de raadsoppervlakte in een roosterbeeld af, die het roosterbeeld aanpassen aan voorgeladen CAD of CAM het ontwerpdossier dat de specificaties voor het noodzakelijke beeld voorgenomen voor de raad omvat wordt, de laser gebruikt voor direct het creëren van het beeld op de raad.

Voordelen van LDI over Fotoverwerking

De traditionele fotoprocessen vereist veelvoudige stappen om tot phototool te leiden die wordt gebruikt om het beeld op PCB te produceren. Dit heeft een aantal of uitdagingen voor PCB-fabricators in de loop van de jaren geproduceerd. LDI verstrekt een aantal voordelen:

· Kwaliteit – de kwesties van de fotofilm in het verleden hebben in onvolmaakte beelden toe te schrijven aan inherente gevoeligheid aan schommelingen in temperatuur of vochtigheid geresulteerd. De laserbeelden resulteren in nauwkeurigere en verenigbare beelden, en elimineren om het even welke op film betrekking hebbende tekorten.

· De laserweergave verstrekt het nauwkeurige plaatsen en betere resolutie. De de de beeldlijnen, ruimten, en groepering zijn nauwkeuriger.

· De fotomethodologie vereist temperatuur en vochtigheid gecontroleerde milieu's om de nauwkeurigste overdracht van beelden aan raad te verstrekken. LDI vermindert het effect van milieu op de resulterende beelden, en verwijdert het effect van lichte breking inherent met de technieken van de fotoverwerking.

LDI-de vervaardiging biedt specifieke voordelen aan waar de korte looppas of snelle turn-around wordt vereist, makend verwezenlijking van kunstwerk en opstelling van onpraktische phototoolmethodes. LDI is ook een belangrijke factor wanneer de dichte tolerantie en de strakke registratie worden geïmpliceerd.

De klantenvraag van vandaag naar kleinere, lichtere, high-density PCBs scherpt snel uit fototechnologie als praktisch hulpmiddel in het produceren van PCB-beelden.

Ongeveer ons
Wij zijn een innovatieve leverancier van diverse het systeemoplossingen PCB-van de laser directe weergave (LDI). Onze portefeuille van het systeemproduct strekt zich van LDI-systeemconfiguraties voor hoog-mengeling en nieuwe PCB-gebiedtoepassingen uit aan volledig geautomatiseerde LDI-systeemoplossingen voor massaproduktiemilieu's.
