Merknaam: | GIS |
Modelnummer: | DPX230 |
Moq: | 1 REEKS |
Prijs: | negotiable price |
Leveringstermijn: | 20 het werkdagen |
van de laser directe weergave (LDI) het systeemoplossingen voor diverse Multilayer PCB
Het traditionele proces van de fotolithografieweergave vereist veelvoudige stappen om tot het fotohulpmiddel te leiden dat wordt gebruikt om het beeld op PCB te produceren. Dit heeft een aantal of uitdagingen voor PCB-fabricators in de loop van de jaren geproduceerd. LDI verstrekt een aantal voordelen:
Specificatie/model | DPX230 |
Toepassing | PCB, HDI, FPC (binnenlaag, buitenlaag, anti-last) |
Resolutie (massaproduktie) | 30um |
Capaciteit | 30-40S@18 " *24“ |
Blootstellingsgrootte | 610*710mm |
Comité dikte | 0.05mm3.5mm |
Groeperingswijze | Uv-teken |
Groeperingsvermogen | Buitenlayer±12um; Binnenlaye±24um |
De tolerantie van de lijnbreedte | ±10% |
Van de afwijkingsverhoging en daling wijze | Vaste verhoging en samentrekking, automatische verhoging en samentrekking, intervalverhoging en samentrekking, verdelingsgroepering |
Lasertype | LD-Laser, 405±5nm |
Bestandsindeling | Gerber 274X; ODB++ |
Macht | 380V wisselstroom in drie stadia, 6.4kW, 50HZ, waaier + 7% ~-10% van de voltageschommeling |
Voorwaarde | Gele lichte ruimte; Temperatuur 22°C ± 1°C; Vochtigheid 50% ± 5%; Netheidsniveau 10000 en hierboven; Trillingsvereisten om hevige trilling te vermijden dichtbij het materiaal |
in HDI-raadsproductie worden gebruikt, zou een LDI-systeem de volgende mogelijkheden moeten hebben:

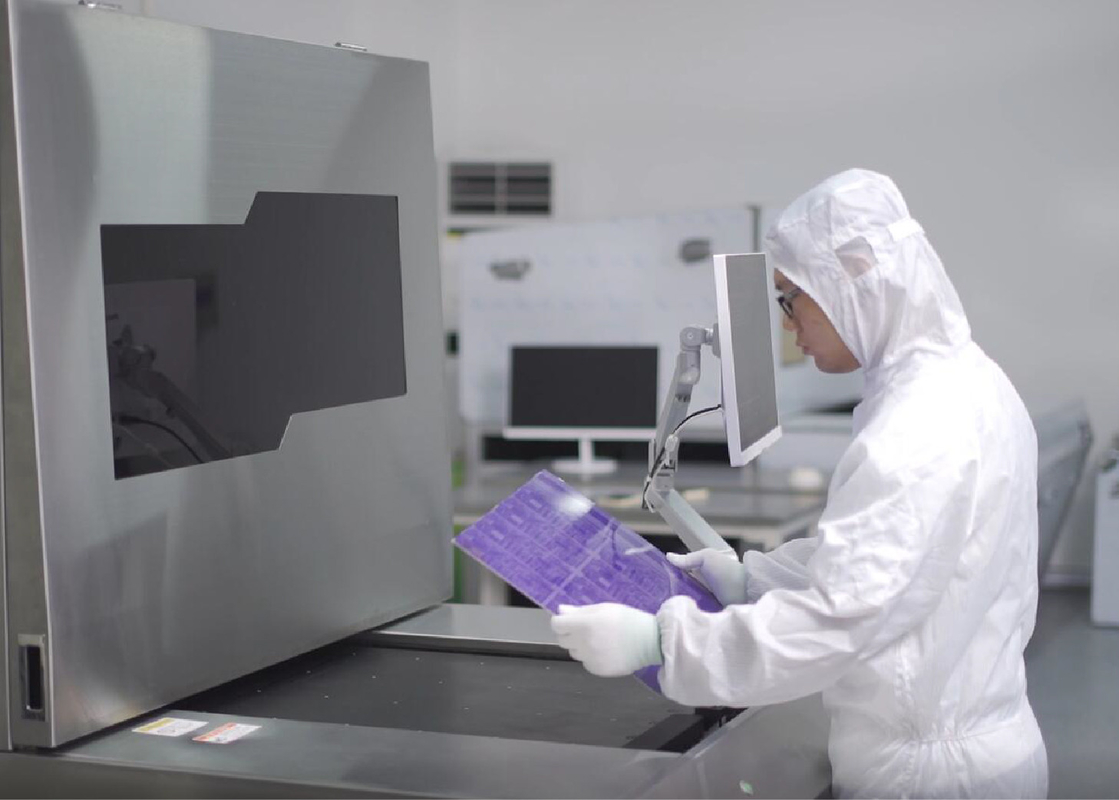

PCB-laser directe weergave (LDI)
Wanneer het vervaardigen van een kringsraad, worden de kringssporen bepaald door wat het weergaveproces is. De laser de directe weergave (LDI) stelt direct de sporen met een hoogst geconcentreerde laserstraal bloot die in NC controleerde, in plaats van overstroomd licht die door een fotohulpmiddel overgaan zal, een laserstraal digitaal tot het beeld leiden.
Hoe leidt de laser het weergave (LDI) werk?
Vergt de laser directe weergave een PCB met de fotogevoelige oppervlakte die onder een computergestuurde laser wordt geplaatst. En dan leidt de computer tot het beeld op de raad met het licht van laser. Een computer tast de raadsoppervlakte in een roosterbeeld af, die het roosterbeeld aanpassen aan voorgeladen CAD of CAM het ontwerpdossier dat de specificaties voor het noodzakelijke beeld voorgenomen voor de raad omvat wordt, de laser gebruikt voor direct het creëren van het beeld op de raad.
Ongeveer ons
Wij zijn een innovatieve leverancier van diverse het systeemoplossingen PCB-van de laser directe weergave (LDI). Onze portefeuille van het systeemproduct strekt zich van LDI-systeemconfiguraties voor hoog-mengeling en nieuwe PCB-gebiedtoepassingen uit aan volledig geautomatiseerde LDI-systeemoplossingen voor massaproduktiemilieu's.
