| Merknaam: | GIS |
| Modelnummer: | DPX230 |
| Moq: | 1 reeks |
| Prijs: | negotiable price |
| Leveringstermijn: | 20 het werkdagen |
van de laser directe weergave (LDI) het systeemoplossingen voor diverse Multilayer PCB

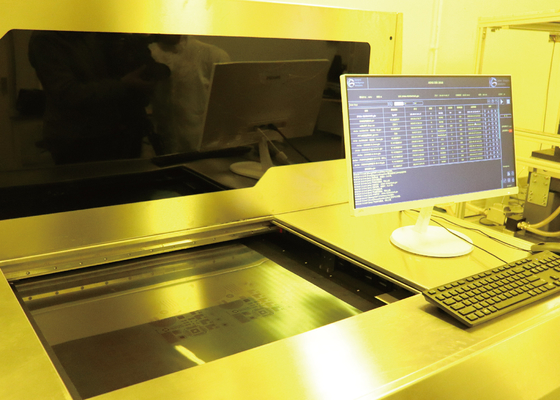

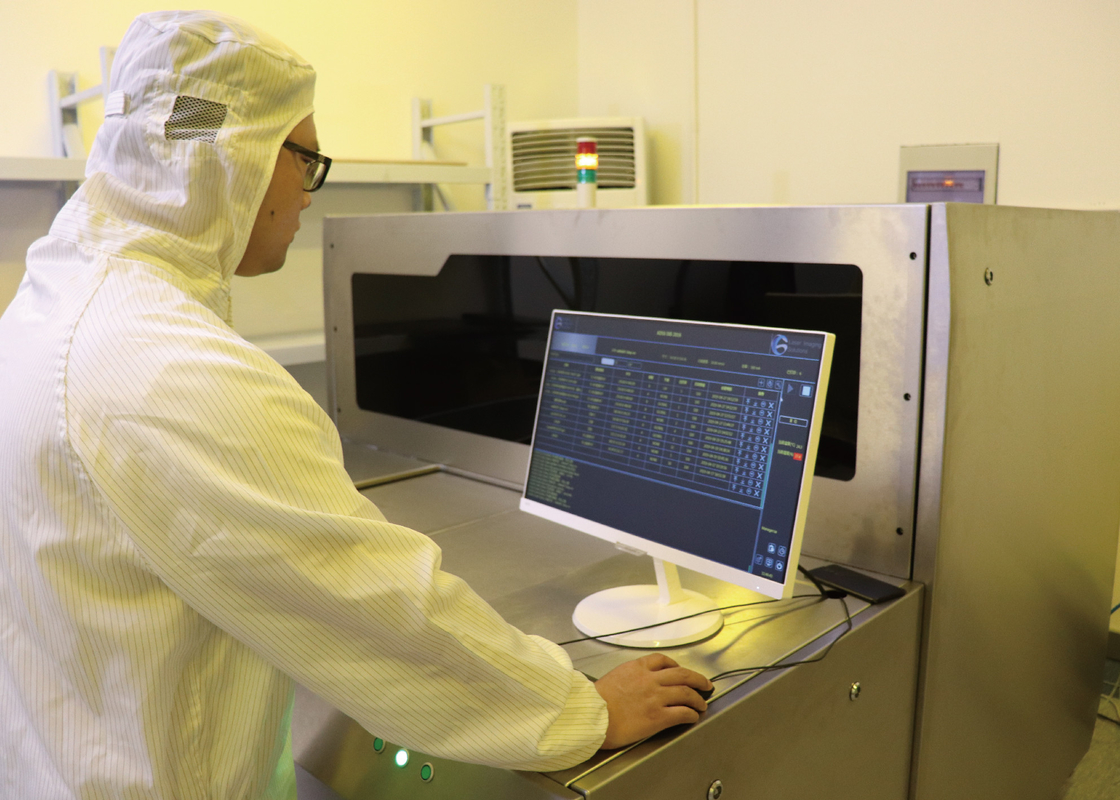

PCB-laser directe weergave (LDI)
Wanneer het vervaardigen van een kringsraad, worden de kringssporen bepaald door wat het weergaveproces is. De laser de directe weergave (LDI) stelt direct de sporen met een hoogst geconcentreerde laserstraal bloot die in NC controleerde, in plaats van overstroomd licht die door een fotohulpmiddel overgaan zal, een laserstraal digitaal tot het beeld leiden.
Hoe leidt de laser het weergave (LDI) werk?
Vergt de laser directe weergave een PCB met de fotogevoelige oppervlakte die onder een computergestuurde laser wordt geplaatst. En dan leidt de computer tot het beeld op de raad met het licht van laser. Een computer tast de raadsoppervlakte in een roosterbeeld af, die het roosterbeeld aanpassen aan voorgeladen CAD of CAM het ontwerpdossier dat de specificaties voor het noodzakelijke beeld voorgenomen voor de raad omvat wordt, de laser gebruikt voor direct het creëren van het beeld op de raad.
| Specificatie/model | DPX230 |
| Toepassing | PCB, HDI, FPC (binnenlaag, buitenlaag, anti-last) |
| Resolutie (massaproduktie) | 30um |
| Capaciteit | 30-40S@18 " *24“ |
| Blootstellingsgrootte | 610*710mm |
| Comité dikte | 0.05mm3.5mm |
| Groeperingswijze | Uv-teken |
| Groeperingsvermogen | Buitenlayer±12um; Binnenlaye±24um |
| De tolerantie van de lijnbreedte | ±10% |
| Van de afwijkingsverhoging en daling wijze | Vaste verhoging en samentrekking, automatische verhoging en samentrekking, intervalverhoging en samentrekking, verdelingsgroepering |
| Lasertype | LD-Laser, 405±5nm |
| Bestandsindeling | Gerber 274X; ODB++ |
| Macht | 380V wisselstroom in drie stadia, 6.4kW, 50HZ, de waaier van de voltageschommeling + 7% ~-10% |
| Voorwaarde | Gele lichte ruimte; Temperatuur 22°C ± 1°C; Vochtigheid 50% ± 5%; Netheidsniveau 10000 en hierboven; Trillingsvereisten om hevige trilling dichtbij het materiaal te vermijden |
Ongeveer ons
Wij zijn een innovatieve leverancier van diverse het systeemoplossingen PCB-van de laser directe weergave (LDI). Onze portefeuille van het systeemproduct strekt zich van LDI-systeemconfiguraties voor hoog-mengeling en nieuwe PCB-gebiedtoepassingen uit aan volledig geautomatiseerde LDI-systeemoplossingen voor massaproduktiemilieu's.
|
|
