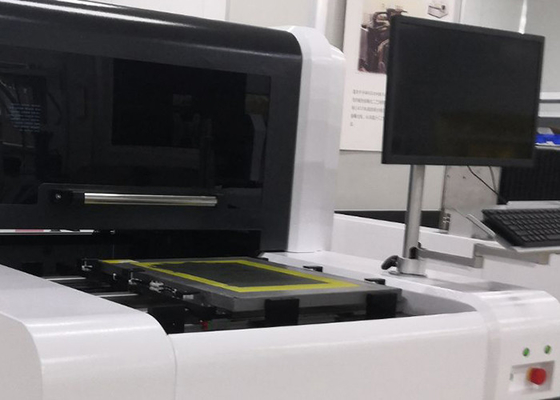

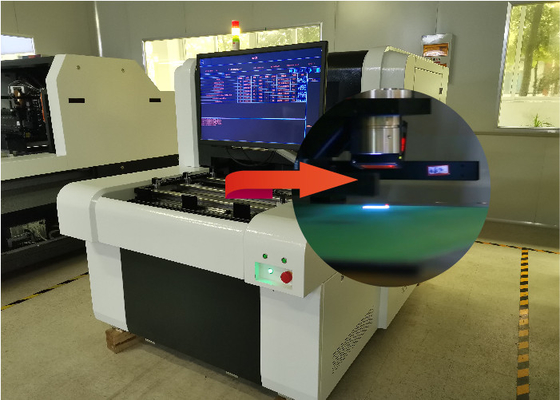

UV de Blootstellingsmachine van CTS300 1270dpi voor PCB 4KW

Machine van de de Blootstellingsweergave van het laser de Directe Scherm voor de Textiel van de het Schermdruk

CTS is een het computer-aan-scherm (CTS) weergave en blootstellingssysteem (Chinees, Japans, Koreaans, de EU-studentenoctrooi). De sommige rayonschermen worden blootgesteld en imaged. Het is ook geschikt voor sommige grafiektoepassingen.

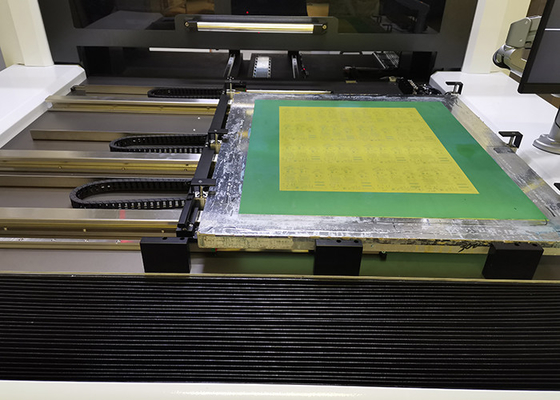

Computer aan van de het scherm (CTS) weergave & blootstelling systeem. CTS vermindert zeer de tijd en de inspanning wordt vereist om beelden voor het schermdruk voor te bereiden die. Het scherm in het het schermkader is voorgesteld met water-olie een fotogevoelige emulsie voor dubbel gebruik. Wanneer het door de blootstellingsmachine overgaat, maakt de geavanceerde digitale de weergavetechnologie van DMD tot het vorm scherpe vierkante punten met duidelijke definitie, daardoor snel producerend ondoorzichtige beelden. Nadat de blootstelling wordt voltooid, kan de stencil worden gewassen, en de digitale afbeelding kan duidelijk op het scherm worden getoond.

• Specificatie/Model	CTS100
  Maximum het schermgrootte (mm)	900x1000
  Min het schermgrootte (mm)	400x400
  Maximum blootstellingsgrootte (mm)	800x900
  De dikte van het het schermkader (de maatdienst is beschikbaar)	2545mm
  Weergavesysteem	De Technologie van DMD DLP
  Emulsiedikte (EOM)	Oplosbare bestand emulsie 3μm150μm, water bestand emulsie 3μm    220μm
  Blootstellingstijd	120-240s/ ㎡, het gele netwerk van #350
  Resolutie	(Facultatief) 1270/2540dpi
  Rooster	133LPI
  Nadruksysteem	Het vaste concentreren zich
  Bestandsindeling	1_bit TIF enz.

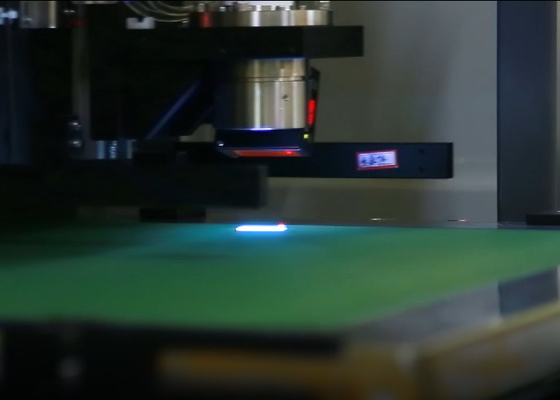

  Lasertype	UVlaser, golflengte 405±5nm
  Lasermacht	(Facultatief) 20W/25W
  Materiaalgrootte (mm)	1550x1330x1460
  Materiaal netto gewicht	1100KG
  Voorwaarden	Gele lichte ruimte met netheidsklasse 10000, temperatuur 22±2°C, 40-70% relatieve vochtigheid (Geen condensatie)
  Macht	Enige fase 220v, 50/60HZ, 4KW (CTS200, CTS300), gas 1L/min

• Hoge Precisie:

          Resoluties 1270dpi of 2540dpi, met rooster 133lpi/dpi (halftinten die drukken).

• Hoog rendement:

          3 minuten om de blootstelling op het schermgrootte 1000mm*1000mm te beëindigen. De stencil die efficieny zeer heel wat tijd verbeterd wegens maakt is              wordt gespaard door de nauwkeurige van blootstellingsgroepering en lobor vermindering.

• Lage Kosten:

          Verwijdering van filmpositieven. De Lithofilm wordt meer en meer duur en het aantal leveranciers op maket is snel

         het verminderen. 1 procedure die van het digitale scherm van CTS 5 procedures maakt te vervangen van van het conventionele proces.
